一、產品概述
PNQG-200 光纖溫控儀是基于光纖測溫原理集成的測溫控制系統，該產品在高電壓、強電磁干擾等特殊環境下的工業測溫方面有著獨特的技術優勢。本產品具有本質安全、抗強電磁干擾、電絕緣性好、防雷擊、高精度、性能穩定以及壽命長、耐腐蝕、體積小等優點。其信號處理單元采用數字化解調技術，具有實時在線信號采集、處理和傳輸功能。被測體的溫度信息從傳感、解調到傳輸全部利用光信號完成，充分實現了無電檢測和本質安全，可廣泛應用于發電、變送電、航空航天、工業微波、醫療、食品加工、石油化工、塑料橡膠工業、微波化學等多種工業環境和研究領域。
二、功能特點
1）本產品為 6 通道光纖測溫，為標準通用型溫控儀，特別適用于高壓變壓器、高壓變頻器、開關柜等工業環境
2）實時顯示被測點溫度，通過面板按鈕能夠更改設定報警、跳閘溫度，并能修改對應通道名稱
3）輸出 3 個開關量信號， 分別為超溫報警、超溫跳閘、儀表測溫故障信號
4）輸出 4-20mA 模擬信號，將六路中實時最高點溫度數據即時傳送到用戶 PLC 或 DCS 等控制系統的監控界面
5）可控制冷卻風機，實現風機手、自動啟停以及設定風機啟停目標值、回差值功能（可選）
6）通過 RS-485、CAN 總線等方式組網輸出，并利用標準配置的計算
三、技術參數
序號 | 科目 | 性能指標 |
1 | 測量范圍 | -40~200℃ |
2 | 測量精度 | ±0.5℃ |
3 | 測量分辨率 | 0.1℃ |
4 | 測量頻率 | 2s |
5 | 供電方式 | 220VAC |
6 | 模擬量接口 | 4~20mA有源輸出 |
7 | 操作溫度 | -20~60℃ |
8 | 儲存溫度 | -40~75℃ |
9 | 測溫點數 | 6通道 |
10 | 安裝方式 | 鑲嵌式 |
11 | 整機尺寸 | 230*180*85mm |
12 | 柜門鑲嵌孔尺寸 | 180（橫向）×230（縱向）mm |

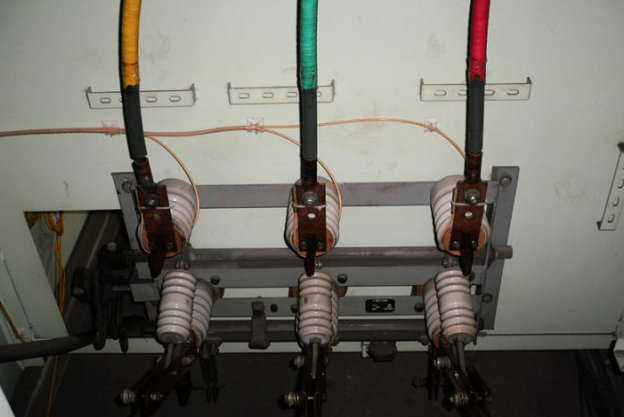

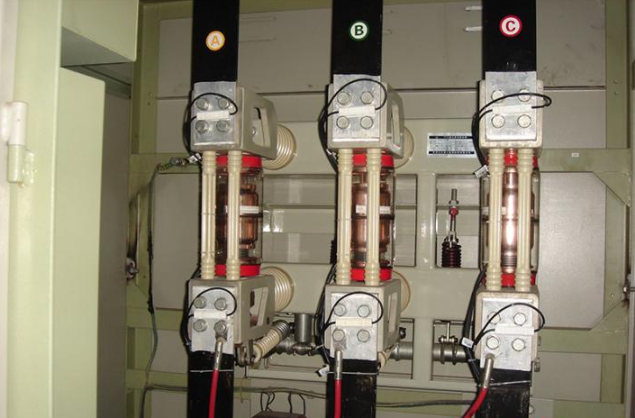

安裝實例
