一、系統概述
PN-GQ300變壓器繞組測溫在線監測系統內嵌應用程序具備數據存儲、分析、配置、報警和通訊等特性?？蓪?shí)現實時數據記錄，歷史數據回調、溫度趨勢分析、多級報警、邏輯觸發、自定義事件記錄等功能。光纖光柵溫度傳感器采用感溫陶瓷材料，確保產品的可靠性、長期性、測溫精度和無漂移等特性。可實現多個溫度測點的實時監測。
二、系統組成

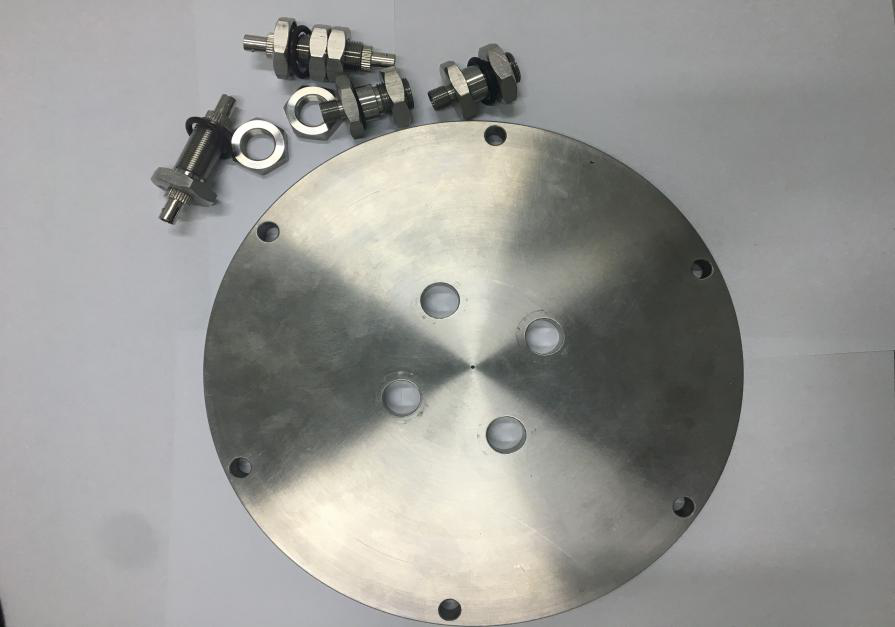

變壓器繞組測溫在線監測系統由變壓器繞組測溫主機、光纖光柵溫度傳感器、貫通器板、轉接光纜、光連接器防護罩和屏柜組成。
技術參數（變壓器繞組測溫主機）
名稱 | 技術要求 | |
主要指標 | 通道數 | 1、4、8、16、32、64通道（可按客戶要求定制） |
每通道容量 | 并聯；6或串聯；12只 | |
波長間距 | 最小值0.4nm | |
外形尺寸 | 428mm*450mm*134mm | |
測量參數 | 溫度 | 分辨率：0.1℃；測量精度：±0.5℃ |
電子參數 | 工作電壓 | 220V（+10%，-15%），50HZ或60HZ(±2HZ) |
最大功耗 | 35W | |
數據接口 | 100M以太網口、RS485輸出 | |
環境參數 | 工作環境/工作溫度 | -30~70℃/≤90%RH無凝露 |
存儲環境/存儲溫度 | -20~80℃/≤0~95%RH無凝露 | |
測溫范圍 | -30~240℃ | |
光學參數 | 波長范圍 | 1525~1565nm |
波長分辨率 | 1pm | |
波長重復性 | 典型值：1pm；最大值：2pm | |
波長精度 | ±3pm | |
測量精度 | ±1%FS | |
溫度分辨率 | 0.1℃ | |
動態探測范圍 | 0~70dB | |

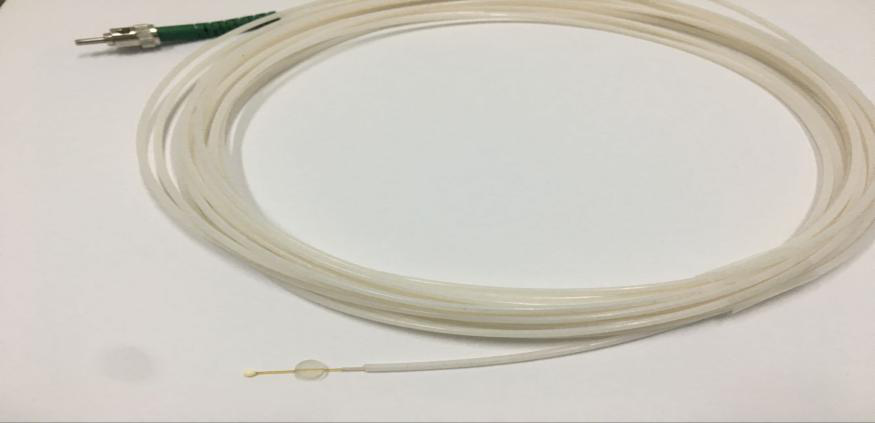

技術參數（光纖光柵溫度傳感器）
名稱 | 技術要求 |
量程 | -10℃~150℃/-10℃~300℃（可選） |
分辨率 | 0.1℃ |
精度 光柵中心波長 | ±0.5℃ 1525~1565nm |
光纖類型 | 光纖：?jiǎn)文＞埘啺吠扛补饫w |
光纜護套 | 雙層聚四氟乙烯材料（φ0.9緊套光纜&φ3） |
光纜長度 | 標準5m（可以根據需要定制） |
光柵反射率 | >95% |
響應時間 | ≤35 |
壽命 | 20年 |
外形尺寸（長*寬*高） | 半圓型40mm*10mm*5mm/圓型φ3*40mm |
連接方式 | ST/pC或FC/pC |
通訊距離 | ≥20km |

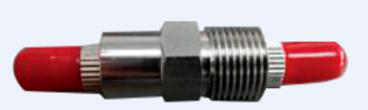

技術參數（貫通器）
名稱 | 技術要求 |
長度 | 50mm |
螺紋 | 標準3/8NPT |
材料 | 不銹鋼 |
最大壓力 | 100PSI |
工作溫度 | -80℃~200℃ |
技術參數（轉接電纜）
名稱 | 技術要求 |
工作溫度 | -20℃~110℃ |
光纖類型 | SM-28（鎧裝跳線） |
長度 | 5米、10米、15米（可選最長10km） |
連接器 | ST/PC或FC/PC（可選） |
