1：結構與工作原理

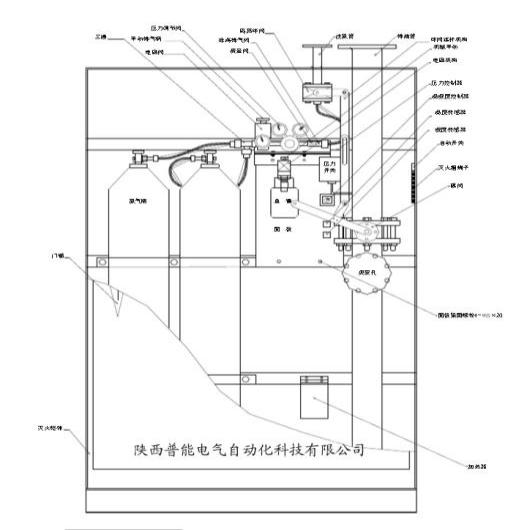

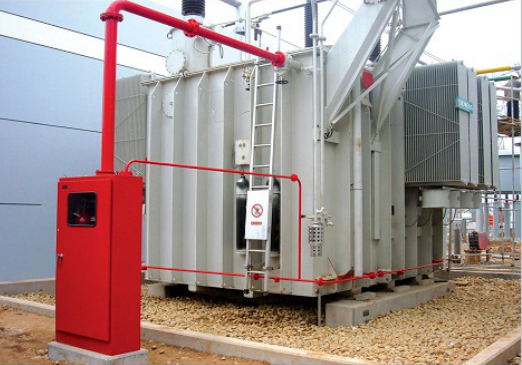

排油－注氮式變壓器滅火裝置由滅火箱、氮氣瓶、開啟閥、注氮管路、快速排油閥、探測器、關閉閥和控制箱等組成。
當變壓器內部發生故障，油箱內部壓力急劇增加，引起氣體繼電器跳閘觸點動作，若變壓器油起火時，探測器的感溫元件熔斷，觸頭接通，繼電器線圈帶電，不延時常開觸點閉合，電磁機構動作。重錘把快速排油閥打開開始排油。在整定延時過后，延時常開觸頭接通，繼電器線圈通電，常開觸點閉合，開啟閥把氮氣瓶打開，氮氣通過減壓閥，注氮管路進入油箱底部，迫使油箱內部變壓器油循環，郵箱下部較低溫度的油和頂層高溫油混合，即可消除熱油層，從而使表層油溫降到閃電之下，油箱內部火焰自動熄滅。
關閉閥的作用是防止儲油柜中的油澆到初燃的火上，加劇火勢。
2：技術數據
電壓：220±5％VDC
氮氣瓶內氮氣的公稱壓力：14±1Mpa (20℃)
氮氣瓶容積：0.04m3；0.05m3
排油管路直徑：φ100mm；φ150mm
注氮管路直徑：φ25mm
滅火箱重量：230～240Kg
尺寸：按實際情況為準
3： 滅火裝置滅火后的恢復
滅火裝置一旦投入滅火，其中的部分零部件將損壞，必須進行更換后，才能繼續使用，一般需要作如下工作：
1）更換部分探測器的感溫元件，嚴重的需要換探測器；易熔件140度熔斷；
2）更換變壓器上燒壞的控制導線；
3）對關閉閥進行檢查，如有燒壞的密封墊等應更換
4）更換氮氣瓶的電爆管；
5）對滅火裝置進行一次全面檢查，并按第6條調試。
